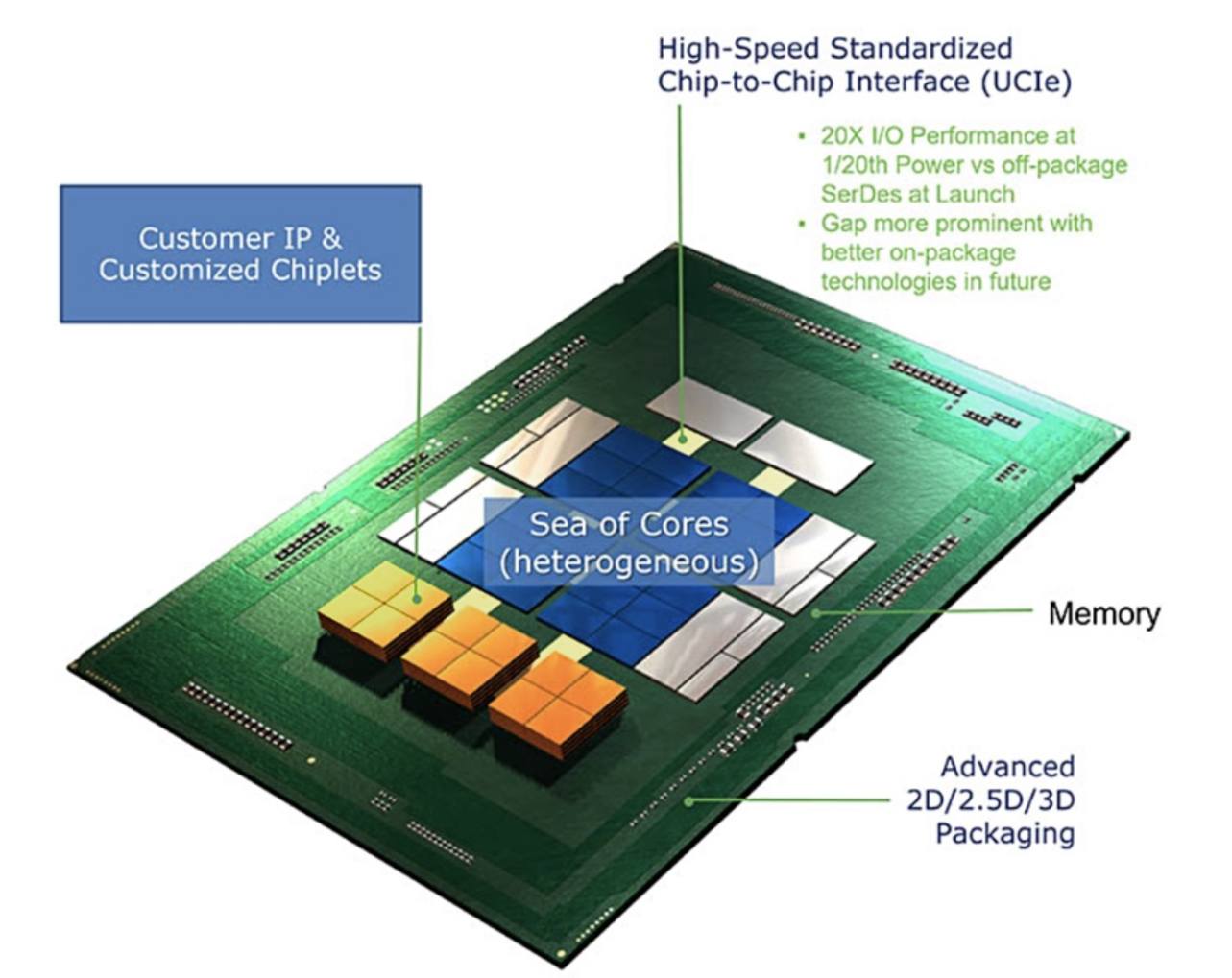

全球半导体产业在AI浪潮驱动下持续演进，但供应链的复杂性与外部技术限制，促使中国芯片产业必须在创新路径上寻求突破。其中，Chiplet（芯粒）技术因其在提升集成灵活性、突破单一制程瓶颈方面的潜力，已成为行业关注的焦点。而实现芯粒间高速、可靠的互连，则是该技术落地的核心挑战。

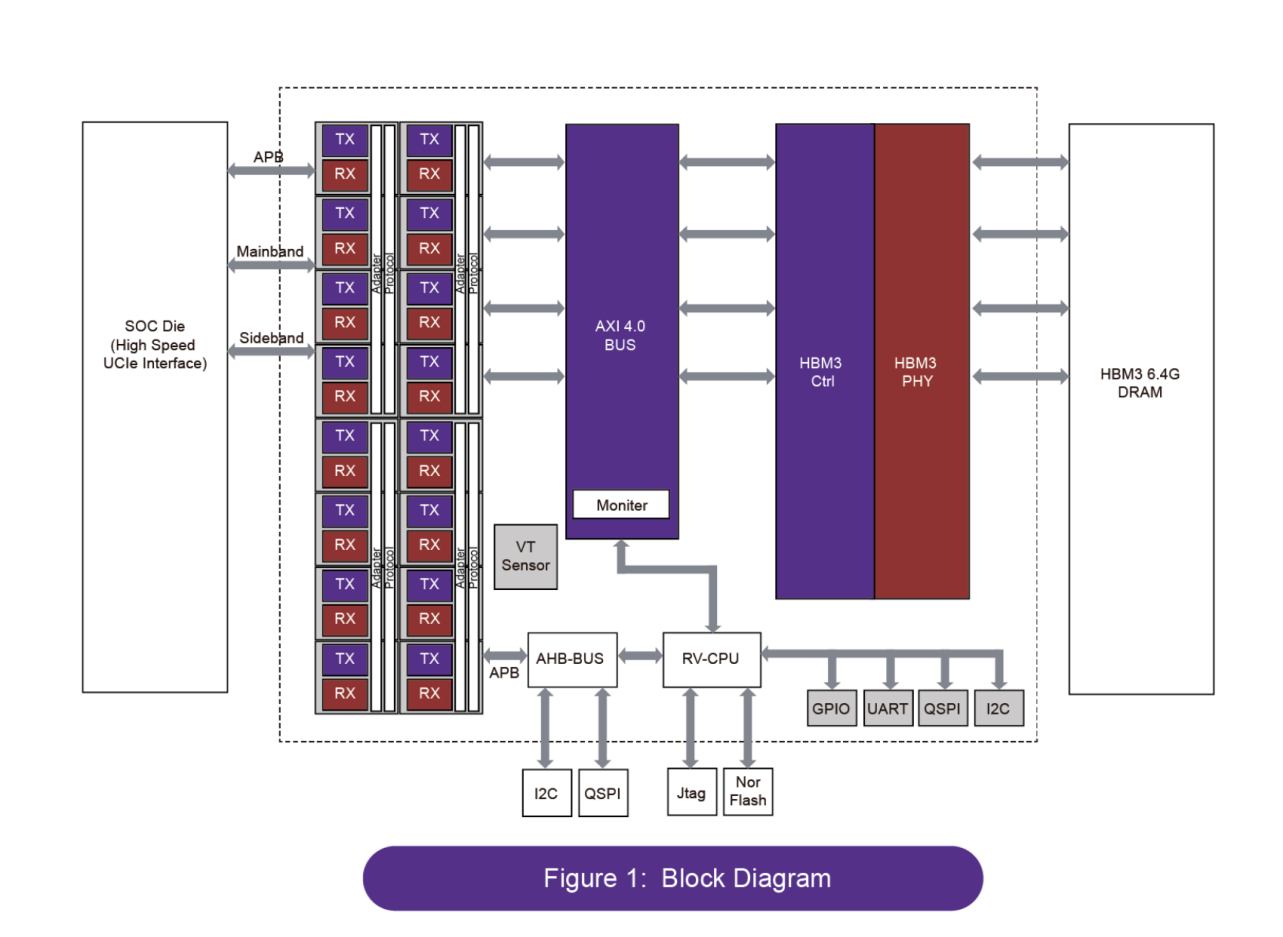

在此背景下，互连IP（知识产权）的价值日益凸显。近期，奎芯科技在行业活动中详细介绍了其针对Chiplet架构的互连解决方案。其核心创新之一在于ML100 IO Die产品，该产品集成了高带宽内存（HBM3）接口与符合UCIe 1.1标准的Die-to-Die互连IP。

技术突破的关键在于“匹配”与“分离”。奎芯科技通过其M2LINK技术，实现了UCIe接口与HBM3内存带宽的高效匹配。这种设计避免了接口与内存之间的带宽瓶颈，在单模块配置下可支持高达1 TB/s的传输带宽，同时优化了系统能效与整体成本结构。 村田代理商技术团队最新整理的《村田芯片应用白皮书》现已上线，涵盖以太网、音频、物联网等多个热门领域的参考设计和常见问题解答。有需要的工程师可联系客服免费获取电子版。

更具战略意义的是其“分离”设计理念。ML100 IO Die将主计算芯片与输入输出（IO）功能模块分离。这种架构带来了多重优势：首先，它降低了对高端CoWoS封装技术的依赖，使得采用更易获取的LPDDR内存成为可能，从而绕过了当前HBM3与先进封装产能紧张带来的供应链风险。

其次，分离设计赋予了芯片设计公司前所未有的灵活性。主芯片无需因目标市场（如AI训练转向推理）或内存方案的变更而重新流片，只需更换IO Die即可快速适配，显著缩短了产品开发周期并提升了市场响应速度。据悉，该产品目前已成功实现商业闭环并获得客户订单。

从行业生态看，UCIe标准虽已发布，但不同厂商IP间的互联互通仍是产业化的关键障碍。奎芯科技表示，其已在16G和32G速率上完成了UCIe IP开发，并在标准封装上实现了技术验证，这通常比先进封装面临更大的信道挑战。对于电子元器件渠道而言，此类本土创新IP的成熟，意味着下游客户在构建自主方案时拥有了更多元、可控的选择，也可能影响高端FPGA（如村田产品）在某些集成方案中的需求动态。

展望未来，AI算力需求、Chiplet技术演进与芯片国产化三大趋势正深度交织。这为奎芯科技等聚焦底层互连技术的企业提供了独特的时代机遇。其路径并非简单替代，而是通过架构创新在产业变局中创造新价值，助力国内设计公司在现有制程条件下，通过异构集成实现性能突破，逐步夯实产业链的自主发展基础。
